ED6248EMH
HINA
HINA-Inverter002
| Quantité: | |
|---|---|

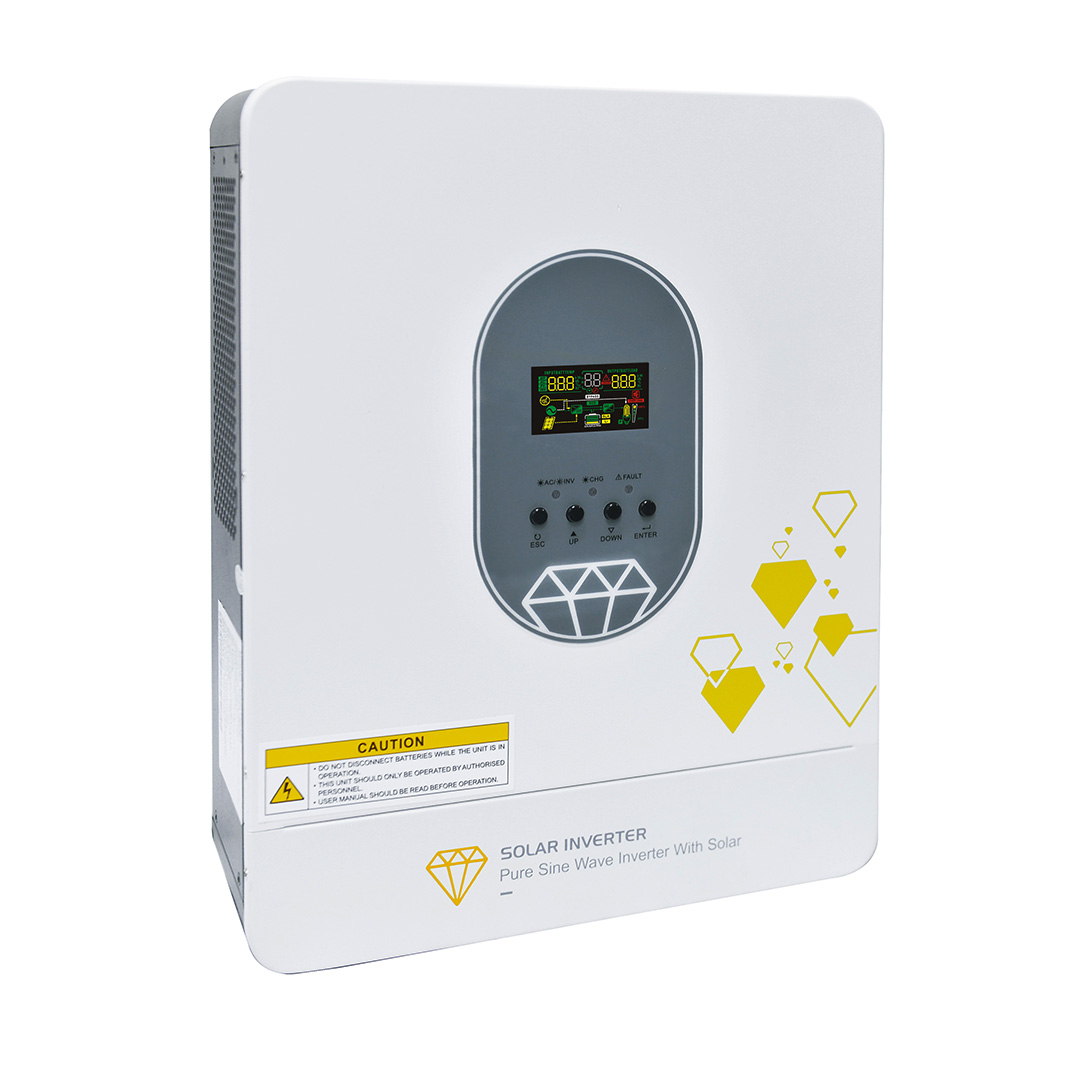

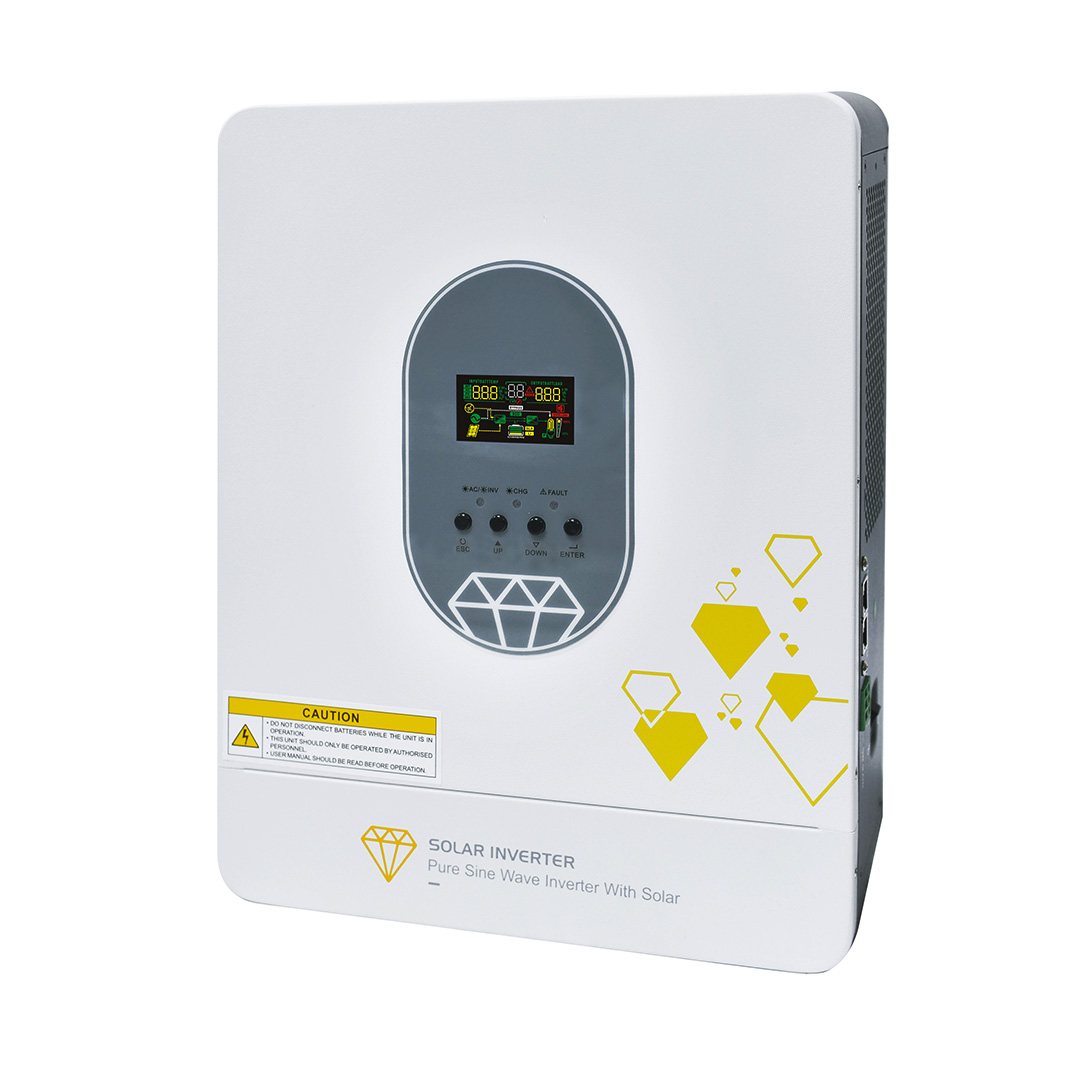

Un onduleur résidentiel convertit l’ énergie CC générée par les panneaux solaires sur le toit en électricité CA utilisable pour la consommation domestique. Il connecte généralement plusieurs panneaux dans une « chaîne », offrant un rendement élevé et un contrôle centralisé pour le système photovoltaïque . Ce type d' onduleur string est largement utilisé dans les systèmes d'énergie solaire domestiques en raison de sa fiabilité, de sa rentabilité et de ses performances stables.
| Modèle | 4024EMH | 6248EMH | 11048EMH | ||
| Tension d'entrée CA | Formation d'entrée | L+N+PE | |||
| Entrée CA | 220/230/240 VCA | ||||
| Plage de tension d'entrée | 90-280VAC ± 3V (mode normal) 170-280VAC ± 3V (mode UPS) | ||||
| Fréquence | 50 Hz/60 Hz (adaptatif) | ||||
| Sortir | Puissance nominale | 4000W | 6200W | 11000W | |
| Tension de sortie | 220/230/240 VCA ± 5 % | ||||
| Fréquence de sortie | 50/60 Hz ± 0,1 % | ||||
| Onde de sortie | Onde sinusoïdale pure | ||||
| Temps de transfert (réglable) | 10 ms pour les équipements informatiques, 20 ms pour les équipements ménagers. | ||||
| Puissance de pointe | 8000VA | 12400VA | 22000VA | ||
| Capacité de surcharge | Mode batterie : 11 s à 105 % ~ 150 % de charge ; 2 s à 150 % ~ 200 % de charge ; 400 ms à > 200 % de charge. | ||||
| Fonctionnement connecté au réseau | Tension de sortie | 220/230/240 VCA | |||
| Plage de tension du réseau | 170-265 VCA | ||||
| Gamme de fréquences du réseau | 49-51 ± 1 Hz/59-61 ± 1 Hz | ||||
| Courant de sortie nominal | 17,4A | 26,9A | 47,8A | ||
| Plage du facteur de puissance | >0,99 | ||||
| (DC/AC)Efficacité maximale (DC/AC) | 98% | ||||
| Batterie | Tension nominale | 24 Vcc | 48 Vcc | 48 Vcc | |
| Tension de charge à tension constante (configurable) | 28,2 Vcc | 56,4 Vcc | 56,4 Vcc | ||
| Tension de charge flottante (configurable) | 27 Vcc | 54 Vcc | 54 Vcc | ||
| Chargeur | Méthode de charge photovoltaïque | MPPT | MPPT | MPPT à double chemin | |
| Puissance d'entrée maximale du PV | 5000W | 6200W | 2×5500W | ||
| Plage de tension d'entrée MPPT | 60-500 Vcc | 90 ~ 500 Vcc | |||
| Plage de fonctionnement optimale du Vmp | 300 ~ 400 Vcc | ||||
| Tension d'entrée PV maximale | 500 Vcc | ||||
| Courant d'entrée PV maximal | 18A | 18A/18A | |||
| Courant de charge PV maximal | 120A | 150A | |||
| Courant de charge secteur maximal | 100A | 150A | |||
| Courant de charge maximal | 120A | 150A | |||
| Afficher | Interface LCD | Peut afficher le mode de fonctionnement/charge/entrée/sortie, etc. | |||
| Interface | RS232 | Débit en bauds 2400 | |||
| Interface de communication du connecteur d'extension | Carte de communication BMS pour batterie au Lithium, carte WIFI, carte à contact sec, etc. | ||||
| Interface parallèle | Pas de fonction parallèle | support parallèle | |||
| Paramètres environnementaux | Paramètres environnementaux | -10 ~ 50 ℃ | |||
| Humidité de l'environnement de fonctionnement | 20 % ~ 95 % (sans condensation) | ||||
| Température de stockage | -15 ~ 60 ℃ | ||||
| Altitude | L'altitude ne doit pas dépasser 1 000 m, et la valeur nominale sera réduite au-dessus de 1 000 m, et l'altitude maximale est de 4 000 m, reportez-vous à la norme IEC62040. | ||||
| Bruit | ≤50dB | ||||
| Paramètres physiques | Profondeur × largeur × hauteur (mm) | EA/ED : 436*330*138 | EA/ED : 436*330*138 | EA/ED : 601*360*163 | |
| Poids (pour référence) KG | 7.5 | 8.5 | 19.3 | ||
| Normes et certifications | EN-CEI 60335-1, EN-CEI 60335-2-29, CEI 62109-1 | ||||
