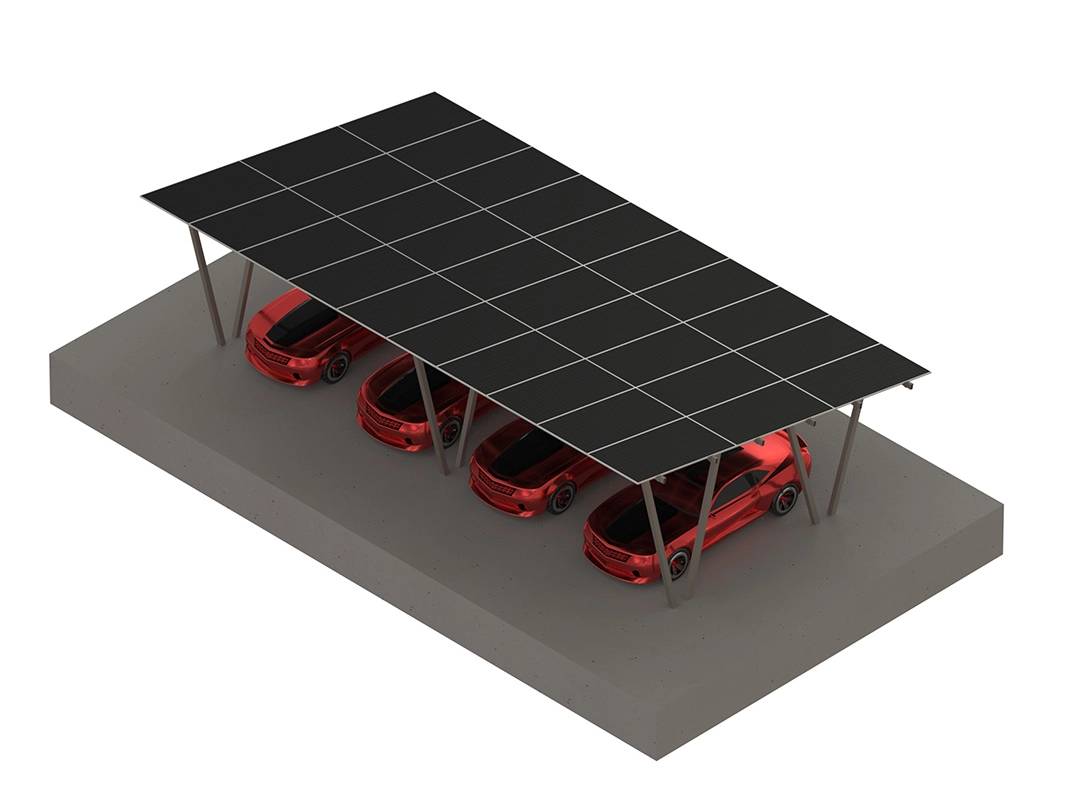

Sur le marché solaire commercial en pleine expansion, le système de montage pour carport solaire en forme de W s'est imposé comme une solution robuste à double colonne pour les parkings de moyenne à grande taille. En utilisant une configuration symétrique à deux montants, la forme en W offre une intégrité structurelle inégalée, ce qui en fait la base idéale pour les modules photovoltaïques à haute puissance et l'infrastructure de recharge intégrée pour véhicules électriques.
Le principal avantage de la conception en forme de W (double poteau) est sa capacité à répartir les charges mortes et vives sur deux supports verticaux renforcés. Cette configuration minimise le moment de flexion sur les colonnes, permettant au système de résister à des contraintes environnementales extrêmes.
Résistance à la charge de vent : conçu pour la polyvalence avec des options de 25 m/s, 40 m/s et jusqu'à 50 m/s , garantissant la sécurité dans les régions sujettes aux ouragans.
Capacité de charge de neige : Capable de supporter 0,6 kN/m² à 1,5 kN/m² , empêchant la déformation structurelle lors de fortes précipitations hivernales.
Angle d'inclinaison : optimisé à une inclinaison de 5° pour équilibrer la réduction de la portance aérodynamique avec un ruissellement d'eau efficace et des propriétés autonettoyantes pour les panneaux.
La durabilité est la pierre angulaire de tout système de montage extérieur. L'abri d'auto Haina en forme de W est construit en acier galvanisé ZAM (zinc-aluminium-magnésium) .
Résistance à la corrosion C3 : Spécialement traité pour un niveau de corrosion atmosphérique de C3 , offrant une protection supérieure dans les environnements urbains et industriels.
Propriétés d'auto-cicatrisation : Le revêtement ZAM migre naturellement pour couvrir les bords coupés et les rayures, empêchant ainsi l'apparition de la rouille qui sévit généralement dans l'acier galvanisé traditionnel.
Garantie de 20 ans : Bénéficiant d'une garantie structurelle de deux décennies, notre système est conçu pour une durée de vie supérieure à 25 ans.
L'efficacité dans l'industrie solaire est souvent mesurée par l'évolutivité. Notre système en forme de W est une conception modulaire à boulonner , permettant un déploiement et une expansion rapides.
Configuration | Poids du cadre | Quantité de panneaux PV (Réf) | Moy. Génération quotidienne |
|---|---|---|---|
2 places de stationnement | 910 kg | 15 pièces | 34 272 Wh |
4 places de stationnement | 1 510 kg | 30 pièces | 68 544 Wh |
6 places de stationnement | 2 210 kg | 42 pièces | 95 961 Wh |
8 places de stationnement | 2 750 kg | 57 pièces | 130 233 Wh |
Remarque : calculs basés sur des modules haute efficacité de 595 W à 620 W.
Nous comprenons que la main-d"œuvre sur site représente une part importante des coûts du projet. Le système W-Shape est conçu pour rationaliser le flux de travail d"installation :
Composants pré-perforés : toutes les poutres et pannes sont percées en usine pour un alignement précis.
Compatibilité universelle : optimisé pour les modules grand format (2 278 × 1 134 mm), acceptant des puissances de sortie de 400 W à 700 W.
Prêt pour les véhicules électriques : la structure à deux colonnes fournit une surface de montage stable pour les stations de recharge EV de niveau 2, créant ainsi une solution complète « Générer + Charge ».
En s'associant directement à Jiaxin Haina Solar , les EPC et les distributeurs peuvent économiser 40 à 60 % par rapport aux fournisseurs intermédiaires locaux. Nos structures certifiées CE répondent aux codes de construction internationaux rigoureux, facilitant des approbations de permis plus rapides et réduisant le coût total actualisé de l'énergie (LCOE) pour l'utilisateur final.
Le système de montage solaire en forme de W est plus qu"une simple structure de support ; il s"agit d"une solution d"ingénierie haute performance conçue pour l"avenir des infrastructures vertes. Que vous développiez un petit terrain de vente au détail ou un immense complexe de stationnement industriel, la forme en W offre la stabilité, la durabilité et l"évolutivité nécessaires à un succès à long terme.
Vous recherchez un devis technique ou des options de couleurs RAL personnalisées ? Contactez notre équipe d’ingénierie dès aujourd’hui pour recevoir une proposition détaillée pour votre prochain projet.
