Analyse complète du système de soutien au toit solaire: type de toit, type de toit de tuiles et guide de la méthode d'installation

Dans le contexte du plaidoyer mondial de l'énergie propre, l'énergie solaire, en tant que source d'énergie verte, respectueuse de l'environnement et inépuisable, a reçu une large attention. En tant que partie importante de la production d'énergie solaire photovoltaïque, l'applicabilité du système de support de toit solaire est étroitement liée au type de toit, au type de toit en carrelage et à la méthode d'installation. Les éléments suivants introduiront en détail le type de toit, le type de toit de carreaux et la méthode d'installation correspondante dans le système de support solaire du toit.

I. Type de toit dans le système de soutien au toit solaire

(I) toit plat

La pente du toit plat est petite, généralement inférieure à 10%, et la pente commune est de 2% à 5%. Il a une structure simple, une construction pratique, une grande zone disponible et peut organiser de manière flexible les panneaux solaires. Il est largement utilisé dans les usines industrielles, les entrepôts, les grands centres commerciaux, les immeubles de bureaux et autres bâtiments, ainsi que dans les logements résidentiels et abordables à plusieurs étages.

(Ii) toit en pente

La pente du toit en pente se situe entre 10% et 60%, avec de bonnes performances de drainage, qui peuvent éviter efficacement l'accumulation d'eau et protéger le toit. Il existe différentes formes, notamment une pente unique, une double pente, une pente de quatre, etc. Il est largement utilisé dans les bâtiments civils tels que les villas, les maisons à plusieurs étages et les maisons traditionnelles. Différentes formes peuvent s'adapter à différentes formes architecturales et exigences fonctionnelles.

(Iii) toits incurvés

Le toit incurvé a une forme unique et magnifique et est en forme de surface incurvée. Il est divisé en surfaces géométriques régulières (telles que les arches, les sphères, les paraboloïdes) et les surfaces libres irrégulières. Bien qu'il puisse donner au bâtiment une apparence unique, il est difficile à construire et a des exigences élevées pour l'installation d'équipements d'énergie solaire. Il est souvent utilisé dans les bâtiments publics avec des exigences élevées pour l'apparence (comme les centres culturels et artistiques, les salles d'exposition, les gymnases) ainsi que les bâtiments commerciaux haut de gamme et les bâtiments historiques.

(Iv) toits métalliques

Le toit en métal utilise des matériaux métalliques tels que des plaques en acier de couleur, des assiettes en alliage en aluminium, des plaques de cuivre, etc. comme couche de couverture du toit. Il présente les avantages du poids léger, de la haute résistance, de bonnes performances étanches, de la résistance à la corrosion et de la vitesse de construction rapide. Il peut être bien combiné avec des panneaux solaires pour former un système intégré. Il est largement utilisé dans les bâtiments à grande place tels que les bâtiments industriels, les bâtiments de stockage, les stades, les salles d'exposition et les bâtiments avec des exigences élevées pour la durabilité et l'économie d'énergie.

(V) toits en verre

Les toits en verre utilisent le verre comme matériau principal de transmission de lumière, qui a de bonnes performances d'éclairage et peut rendre l'intérieur brillant et transparent. Verre creux à couche unique, à double couche ou multicouche, ainsi que du verre spécial tel que du verre enduit et du verre laminé peuvent être utilisés. Il est souvent utilisé dans les bâtiments avec des exigences d'éclairage élevées, telles que les serres, les salles de soleil, les atriums commerciaux, les salles d'exposition, etc., et est également utilisé dans les résidences et les villas haut de gamme pour augmenter l'éclairage et la superposition spatiale.

Ii Types de toits de carreaux

(I) Tiles de ciment

Les carreaux de ciment sont faits de ciment, de sable et d'autres matières premières principales, qui sont mélangées, pressées et durcies. Il a les caractéristiques d'une forte résistance, d'un prix abordable, d'une bonne durabilité, de différentes couleurs et de styles, et peut s'adapter à différents styles architecturaux. Cependant, il est lourd et a des exigences élevées pour la capacité de charge de la structure du toit.

(Ii) carreaux de céramique

Les carreaux de céramique sont en argile de haute qualité et tirés à haute température. Ils ont une bonne étanche, une isolation thermique et des propriétés décoratives, des couleurs vives, des formes riches et une forte saveur traditionnelle. Ils sont souvent utilisés dans les bâtiments anciens et les maisons de style traditionnel. Cependant, les carreaux de céramique sont cassants et facilement endommagés pendant le transport et l'installation.

(Iii) carreaux vitrés

Le carreau vitré est une sorte de carreau en céramique avec un glaçage à la surface. Il est coloré, brillant et très décoratif. Il s'agit d'un matériau de carreaux couramment utilisé dans l'architecture traditionnelle chinoise. Il a d'excellentes performances imperméables et une longue durée de vie, mais le prix est relativement élevé et les exigences du processus d'installation sont également relativement compliquées.

(Iv) carreaux d'asphalte

La tuile d'asphalte est une feuille d'étanchéation de toit en forme de carreaux en fibre de verre ressentie comme la base. Après avoir été trempé dans de l'asphalte, un côté est recouvert de particules minérales colorées et l'autre côté est saupoudré de matériaux d'isolement. Il présente les avantages du poids léger, de la construction simple, des couleurs riches et du prix bas. Il convient aux toits en pente avec de grandes pentes. Cependant, il a une mauvaise résistance à haute température et une durée de vie relativement courte.

(V) carreaux métalliques

Les carreaux métalliques comprennent principalement des carreaux en acier de couleur, des carreaux de plaque en acier en aluminium en aluminium, etc., qui ont les caractéristiques de poids léger, de haute résistance, d'une bonne imperméabilité, d'une installation facile et d'une longue durée de vie. Ils peuvent s'adapter à diverses conditions climatiques et peuvent être recyclés, répondant aux exigences de protection de l'environnement. Cependant, les tuiles métalliques peuvent générer du bruit pendant l'utilisation et les mesures d'isolation saines correspondantes doivent être prises.

Iii. Méthodes d'installation pour différents types de toit et toits de tuiles

(I) Méthode d'installation du toit plat

• Fixation du fond de teint en béton: Versez un fond de teint en béton sur le toit plat et connectez et fixez le support à la fondation par des pièces intégrées ou des boulons d'expansion. Cette méthode a une bonne stabilité et convient aux toits plats avec une bonne capacité de roulement, mais la construction est relativement complexe et le coût est élevé.




• Installation de ballast: utilisez des objets lourds tels que des sacs de sable et des blocs de béton pour ballaster et fixer le support solaire. Il n'est pas nécessaire d'endommager la couche étanche du toit. Il est pratique à installer et a peu d'impact sur la structure du toit. Cependant, il est nécessaire de vérifier régulièrement la stabilité du ballast. Il convient aux situations où il y a des restrictions strictes sur les dommages causés par le toit.




• Installation de perçage: pénétrer la structure du toit à travers les boulons et autres connecteurs et fixer le support directement à la structure de chargement du toit. L'installation est ferme, mais elle endommagera la couche étanche du toit. Un traitement étanche est nécessaire pour empêcher les fuites.

(Ii) Méthode d'installation du toit en pente

• Installation du crochet: Installez un crochet spécial sur le Purlin ou le Rafter du toit en pente, puis connectez le support au crochet. Cette méthode n'endommage pas les carreaux de toit, est facile à installer, a peu d'impact sur la structure du toit et convient à la plupart des toits en pente.




• Installation du rail de guidage: Posez le rail de guidage le long de la pente du toit en pente, puis fixez le panneau solaire sur le rail de guidage. Le rail de guidage peut être personnalisé en fonction de la pente du toit et de la taille du panneau, avec une précision d'installation élevée, qui peut efficacement améliorer l'efficacité d'installation et la stabilité du panneau.




• Fixation directe: Pour certaines structures de toit en pente spéciales, telles que les toits en bois, le support peut être directement fixé aux poutres en bois du toit par des boulons. Cependant, il est nécessaire de s'assurer que la capacité d'appui des poutres en bois répond aux exigences et que le traitement anti-corrosion est effectué.

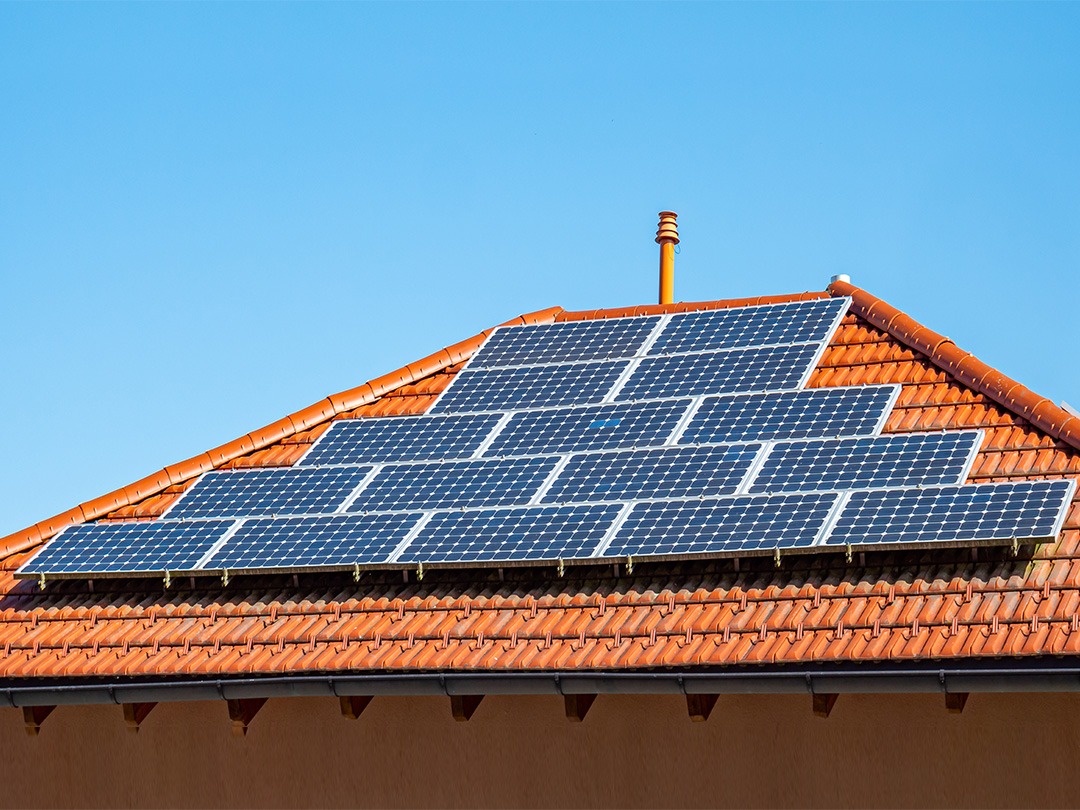

(Iii) Méthode d'installation du toit de tuiles

• Pour les carreaux de ciment, les carreaux de céramique et les carreaux vitrés: utilisez des crochets ou des pinces de carreaux spéciaux pour les réparer sur les Purlins du toit, puis connectez le support aux crochets ou pinces de carreaux. Soyez prudent lors de l'installation pour éviter d'endommager les carreaux et assurez-vous que les crochets ou pinces de carreaux sont fermement installés pour assurer la stabilité du système de support.




• Pour les carreaux d'asphalte: parce que les carreaux d'asphalte sont minces et doux, en bois ou en métal les quilles sont généralement installées en premier, puis le support est fixé à la quille. La quille peut fournir un meilleur soutien et une meilleure stabilité, et également protéger les carreaux d'asphalte contre les dommages.




• Pour les carreaux métalliques: des vis auto-tape ou des pinces spéciales peuvent être utilisées pour fixer le support directement sur les carreaux métalliques. Pendant l'installation, faites attention à l'espacement et au resserrement des vis ou des pinces pour empêcher la déformation ou la fuite des carreaux métalliques et faire un bon travail de prévention de la rouille.

De divers types de toit aux riches types de toits de tuiles, chaque forme correspond à une stratégie d'installation unique, qui construit ensemble un système complet de système de support de toit solaire. Avec l'arrivée accélérée de l'ère de l'énergie propre, une compréhension approfondie et une application raisonnable de ces connaissances peuvent non seulement nous aider à utiliser efficacement les ressources énergétiques solaires, mais également contribuer au développement durable. Qu'il s'agisse de propriétaires de bâtiments, d'ingénieurs ou de tous ceux qui font attention à la transformation de l'énergie, ils peuvent trouver un moyen d'atteindre un avenir vert du système de support de toit solaire. Utilisons les méthodes d'installation scientifiques comme pont pour transformer le toit en base de production pour une énergie propre et ouvrir un nouveau chapitre dans l'utilisation de l'énergie verte.
