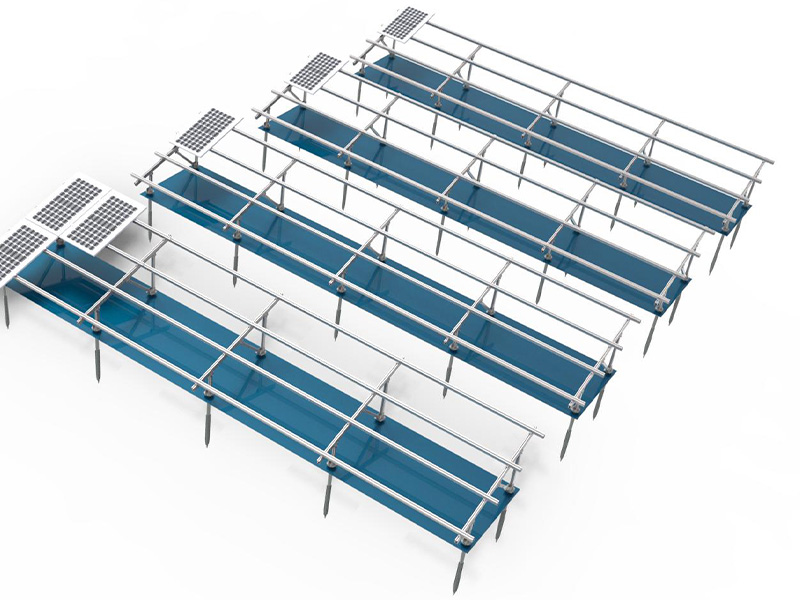

La mise à la terre est un aspect essentiel des systèmes de montage solaire à la terre, jouant un rôle vital dans la protection du système contre les frappes de foudre, les défauts électriques et l'assurance du fonctionnement sûr de l'installation entière photovoltaïque (PV). Un système de mise à la terre approprié protège non seulement l'équipement, mais garantit également la sécurité du personnel travaillant avec ou autour du réseau solaire. Cet article expliquera les aspects clés de la mise à la terre des systèmes de montage solaire solaire, en se concentrant sur la sélection des matériaux, la profondeur d'installation et les méthodes de connexion.

Le choix des matériaux pour la mise à la terre des systèmes de montage solaire solaire est crucial pour assurer la fiabilité à long terme et la résistance à la corrosion. Les matériaux résistants à la corrosion sont préférés pour résister à l'environnement extérieur dur et maintenir l'efficacité du système de mise à la terre au cours de la durée de vie de l'installation solaire.

Les tiges de cuivre sont un choix populaire pour la mise à la terre des électrodes en raison de leur excellente conductivité électrique et de leur haute résistance à la corrosion. Le cuivre a une faible résistance électrique, ce qui aide à dissiper efficacement les courants électriques dans le sol. De plus, le cuivre est très durable et peut résister à une exposition à diverses conditions météorologiques sans dégradation significative.

Les pinces en acier galvanisées sont couramment utilisées pour connecter différents composants du système de mise à la terre. Le revêtement galvanisé sur l'acier offre une couche supplémentaire de protection contre la corrosion, garantissant que les pinces restent sécurisées et fonctionnelles au fil du temps. Ces pinces sont conçues pour maintenir fermement les conducteurs de mise à la terre en place, en maintenant une connexion électrique stable.

Les fils de cuivre nus sont utilisés comme conducteurs de mise à la terre en raison de leur conductivité et de leur flexibilité supérieures. L'absence d'isolation permet un meilleur contact électrique et garantit que le courant est efficacement transmis aux électrodes de mise à la terre. Les fils en cuivre nu sont également résistants à la corrosion, ce qui les rend adaptés aux applications extérieures.

Dans certains cas, d'autres matériaux tels que l'acier inoxydable peuvent être utilisés, mais il est essentiel de s'assurer qu'ils répondent aux normes requises pour la conductivité électrique et la résistance à la corrosion. La sélection des matériaux doit toujours se conformer aux codes et réglementations électriques locaux pour assurer la sécurité et la conformité du système de mise à la terre.

La profondeur d'installation des électrodes de mise à la terre est un facteur critique pour déterminer l'efficacité du système de mise à la terre. La profondeur à laquelle les tiges de mise à la terre sont installées affectent directement la résistance au sol, ce qui est essentiel pour une dissipation efficace du courant.

En général, les tiges de mise à la terre doivent être installées à une profondeur minimale de 8 pieds. Cette profondeur est suffisante dans la plupart des conditions du sol pour garantir que l'électrode est en contact avec une couche de sol stable et conductrice. En pénétrant à cette profondeur, la tige de mise à la terre peut dissiper efficacement les courants électriques dans la terre, réduisant le risque de défauts électriques et de dommages à la foudre.

Dans les régions arides ou sujettes à la sécheresse, où le sol peut être sec et moins conducteur à des profondeurs peu profondes, une plus grande profondeur d'installation est nécessaire. Dans ces zones, les tiges de mise à la terre doivent être installées à une profondeur de 10 à 12 pieds. L'installation plus profonde permet à l'électrode d'atteindre des couches de sol plus profondes qui peuvent encore contenir une humidité suffisante pour maintenir une faible résistance au sol. Ceci est particulièrement important dans les climats secs, car le sol sec peut avoir une résistance élevée, ce qui réduit l'efficacité du système de mise à la terre.

Lors de l'installation des tiges de mise à la terre, il est essentiel de s'assurer qu'ils sont entraînés verticalement dans le sol jusqu'à la profondeur spécifiée. Si le sol est trop difficile pour conduire directement la tige, un trou peut être pré-percé à la profondeur requise et la tige peut alors être insérée. Une bonne profondeur d'installation, combinée aux bons matériaux, garantit que le système de mise à la terre fonctionne de manière optimale, offrant une protection fiable pour le système de montage solaire.

Les méthodes de connexion utilisées dans la mise à la terre des systèmes de montage solaire de terre sont cruciales pour maintenir une faible résistance électrique et assurer une connexion sécurisée et fiable entre les différents composants du système de mise à la terre. Deux méthodes de connexion primaires sont couramment utilisées: l'utilisation de pinces résistantes à la corrosion et de soudage exothermique.

Des pinces résistantes à la corrosion, telles que des pinces en acier galvanisées, sont utilisées pour établir des connexions mécaniques entre les conducteurs de mise à la terre et les électrodes de mise à la terre ou d'autres composants du système. Ces pinces sont conçues pour fournir une prise ferme et sécurisée sur les conducteurs, garantissant que la connexion électrique reste stable au fil du temps.

Lorsque vous utilisez des pinces, il est essentiel de s'assurer que les surfaces des conducteurs et de la pince sont propres et exemptes de toute oxydation ou débris. Cela aide à minimiser la résistance de contact et à assurer un débit de courant efficace. Les pinces doivent être resserrées selon les spécifications du fabricant pour assurer une connexion sécurisée. Une inspection régulière des pinces est recommandée pour vérifier tout signe de corrosion ou de relâchement, ce qui pourrait affecter les performances du système de mise à la terre.

Le soudage exothermique est une méthode très fiable pour créer des connexions électriques permanentes dans les systèmes de mise à la terre. Ce processus consiste à utiliser une réaction chimique pour générer une chaleur intense, ce qui fond le métal au point de connexion, formant un articulation monolithique solide. Le soudage exothermique entraîne une connexion à faible résistance qui est plus forte et plus durable que les connexions mécaniques.

Le processus de soudage exothermique nécessite l'utilisation d'un moule de soudage, qui est conçu pour s'adapter aux composants spécifiques connectés, comme une tige de mise à la terre et un conducteur. Une charge de poudre exothermique est placée dans le moule, et lorsqu'elle est enflammée, elle produit une réaction à haute température qui fait fondre le métal, créant une liaison forte et transparente.

Le soudage exothermique offre plusieurs avantages par rapport aux connexions mécaniques. Il fournit une résistance de contact plus faible, qui est essentielle pour une dissipation efficace du courant. Le joint soudé est également très résistant à la corrosion et à la contrainte mécanique, garantissant que la connexion reste fiable tout au long de la durée de vie de l'installation solaire. De plus, le soudage exothermique ne nécessite pas l'utilisation de pièces ou de fixations mobiles, ce qui réduit le risque de desserrer ou de défaillance au fil du temps.

Après avoir installé le système de mise à la terre, il est essentiel de tester la résistance au sol pour s'assurer qu'elle répond aux normes requises. Un testeur de résistance au sol est utilisé pour mesurer la résistance entre l'électrode de mise à la terre et le sol environnant. La valeur de résistance acceptable peut varier en fonction des codes et réglementations locales, mais généralement, une résistance de 25 ohms ou moins est considérée comme acceptable. Si la résistance mesurée est trop élevée, des électrodes de mise à la terre supplémentaires peuvent être nécessaires pour réduire la résistance à un niveau acceptable.

Le maintien régulier du système de mise à la terre est également crucial pour assurer son efficacité continue. Cela comprend l'inspection des électrodes de mise à la terre, des conducteurs et des connexions pour tout signe de corrosion, de dommages ou de relâchement. Les composants corrodés doivent être remplacés et les connexions lâches doivent être resserrées ou relâchées si nécessaire. De plus, le sol autour des électrodes de mise à la terre doit être vérifié pour s'assurer qu'il reste humide et conducteur, en particulier dans les régions arides. Si le sol devient trop sec, des mesures telles que l'ajout d'un amplificateur de mise à la terre ou l'arrosage de la zone peuvent être nécessaires pour maintenir l'efficacité du système de mise à la terre.

Une mise à la terre appropriée est essentielle pour le fonctionnement sûr et fiable des systèmes de montage solaire. En sélectionnant les bons matériaux résistants à la corrosion, en installant les électrodes de mise à la terre à la profondeur appropriée et en utilisant des méthodes de connexion fiables telles que des pinces résistantes à la corrosion ou un soudage exothermique, un système de mise à la terre robuste peut être établi. Les tests et la maintenance réguliers sont également essentiels pour garantir que le système de mise à la terre continue de fonctionner de manière optimale tout au long de la durée de vie de l'installation solaire. En suivant ces directives, les systèmes de montage solaire peuvent être protégés contre les défauts électriques et les coups de foudre, assurant la sécurité du personnel et la longévité de l'équipement.
